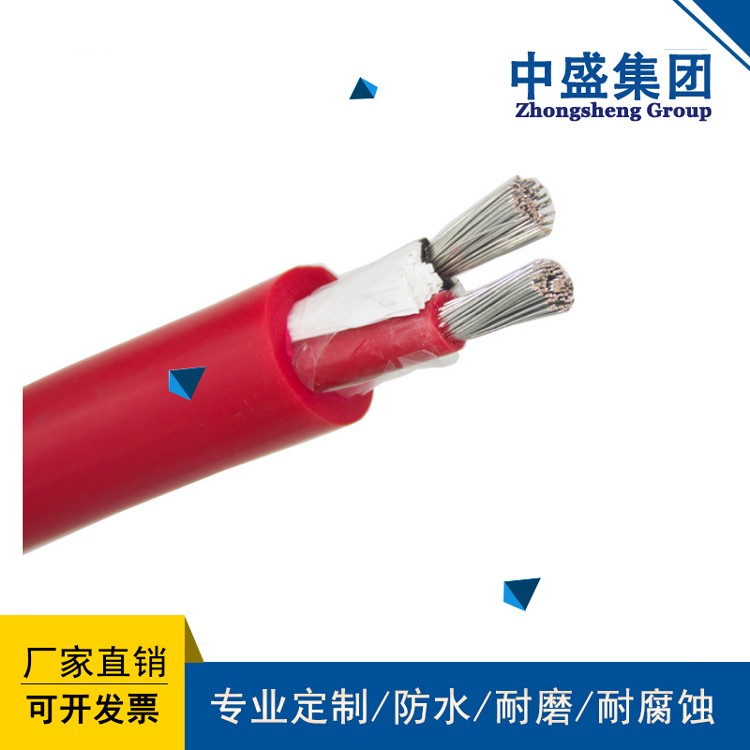

YGVF-0.6/1KV 5*10 銅導體鍍錫屏蔽高抗撕硅橡膠絕緣高抗撕硅橡膠護套一、范圍本標準規定了額定電壓0.6/1KV及以下硅橡膠絕緣電力電纜的材料，技術要求，驗收規則，包裝及貯存

YGVF-0.6/1KV 5*10 銅導體鍍錫屏蔽高抗撕硅橡膠絕緣高抗撕硅橡膠護套

一、范圍

本標準規定了額定電壓0.6/1KV及以下硅橡膠絕緣電力電纜的材料，技術要求，驗收規則，包裝及貯存。

本標準適用于工作溫度為180℃額定電壓0.6/1KV及以下硅橡膠絕緣電力電纜。

二、術語、代號

1. 除本標準另有規定外，其余名詞術語采用GB/T2900.10的解釋。

2. 額定電壓

額定電壓是電纜設計和電性能試驗用的基準電壓。用UO/U表示，單位為KV。

U0—額定相電壓，電纜設計用的導體對地工頻額定電壓有效值。

U0—額定線電壓，電纜設計用的導體間的額定電壓有效值

3. 代號

三、分類

1. 產品代號

產品代號用型號、規格、標準編號來表示。

□ □ □ □ □ □ □ □ □ × □ □

類別用途導體絕緣護套鎧裝護套額定電壓芯數 標稱截面標準代號

（內） (外)

例：鍍錫銅芯軟導體硅橡膠絕緣丁腈橡膠護套移動電力電纜，額定電壓0.6/1Kv，三芯，標稱截面50mm2，表示為：YGVFRx 0.6/1 3×50

銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝移動電力電纜，額定電壓為 0.6/1Kv，三芯。標稱截面150mm2，表示為：YGG22 0.6/1 3×150

2. 型號及規格

2.1型號應符合表1規定

表1

型號	名稱
YGG	銅芯導體硅橡膠絕緣及護套移動電力電纜
YGGR	銅芯軟導體硅橡膠絕緣及護套移動電力電纜
YGGPR	銅芯軟導體硅橡膠絕緣及護套編織鎧裝移動電力電纜
YGGPPx	鍍錫銅芯軟導體硅橡膠絕緣及護套編織鎧裝移動電力電纜
YGVF	銅芯導體硅橡膠絕緣丁腈橡膠護套移動電力電纜
YGVFR	銅芯軟導體硅橡膠絕緣丁腈橡膠護套移動電力電纜
YGVFPR	銅芯軟導體硅橡膠絕緣丁腈橡膠護套編織鎧裝移動電力電纜
YGVFPRx	鍍錫銅芯軟導體硅橡膠絕緣丁腈橡膠護套編織鎧裝移動電力電纜
YGVF22	銅芯導體硅橡膠絕緣丁腈橡膠護套鎧裝移動電力電纜
YGG22	銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝移動電力電纜
YGGB32	銅芯導體硅橡膠絕緣及護套細鋼絲鎧裝扁移動電力電纜
YGVFPB	銅芯導體硅橡膠絕緣及護套細鋼絲編織鎧裝扁移動電力電纜
YGGRxB	鍍錫銅芯軟導體硅橡膠絕緣及護套扁移動電力電纜

2.2 規格應符合表2規定

表2

2.2.1 四芯、五芯即為等截面四芯、五芯電纜。四芯電纜中三芯為主線芯，一芯為中性線芯；五芯電纜中三芯為主線芯，一芯為中性線芯，一芯為保護線芯。

2.2.2 “3+1”芯電纜即為三大一小四芯電纜，其中三芯較大截面為主線芯，較小截面為保護線芯。

2.2.3 “4+1”芯電纜即為四大一小五芯電纜，其中四芯較大截面中，三芯為主線芯，一芯為中性線芯，較小截面為保護線芯。

2.2.4 “3+2” 芯電纜即為三大二小五芯電纜，其中三芯較大截面為主線芯，較小截面為保護線芯和中性線芯。
